儀表維修過程中，通常會涉及儀表或控制系統接線的檢查，以此確定回路連接的正確性，有時會出現找不到接線圖的情況，當出現這類問題時，可采用以下方法解決問題：

    第一：

    沒有接線圖如何快速查找故障回路位置

    首先，在 DCS 畫面上調出要查找的儀表位號，打開位號信息面板，在詳細信息上查看具體的域號、控制器號、通道號等信息。

    緊接著，按查到的位號通道信息，查找對應的機柜號及控制模塊號，再按模塊通信電纜號查找具體控制機柜的通道號及端子號。

    最后，根據通信電纜號查找到的具體端子號，與 DCS 畫面上所查找的儀表位號信息進行對比，并核實通道位號是否一致，即可快速確定需要查找故障回路的相關位置及接線。

    第二：

    信號源回路查線法

    一般來說，用萬用表查線要一根一根線地依次檢查，有時還要拆下導線一端才能檢查。

    而使用信號源回路查線方法，在儀表或控制系統電源切斷后，不用拆除接線就可檢查儀表及控制回路接線是否正確。

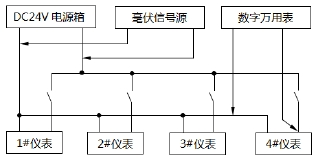

    檢查儀表供電回路接線如圖所示。

    切斷24V 電源箱的供電，把24V電源輸出母線定為起點接入毫伏電壓信號，用數字萬用表在回路的終點4號儀表處測量毫伏電壓，測量其他儀表的操作方法也基本一致。

    根據測出的毫伏電壓與極性，就能確定回路接線是否正確。回路接線接反，測得的毫伏電壓極性也將是反的；回路接線錯串到其他儀表上或連接導線有故障，在終點將測不到毫伏電壓。

    因此，查線時只需考慮起點和終點，即查線是越過所有中間接點，直接測試終點。起點和終點可以任意選擇，沒有圖紙的場合可采用此方法判斷接線是否正確。

    通常毫伏電壓的范圍為20-100mV，可根據回路的阻抗進行調整，目的就是使回路對輸入的毫伏電壓呈高阻抗，將毫伏信號在回路中的損失減少。

    對兩線制電流回路，可以用小于4mA的電流信號源查線，在起點接入電流信號，在終點用數字萬用表測量負載電阻或輸入電阻兩端的電壓，也可以確定回路接線是否正確。
